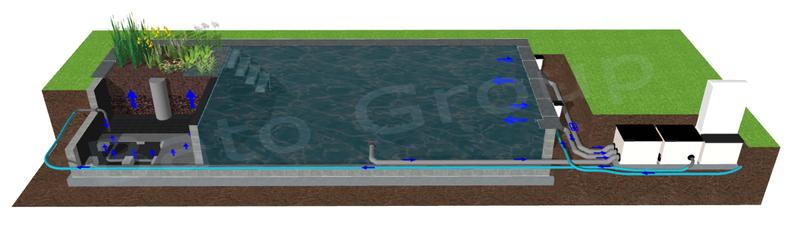

Zwemvijver Upflow - voorfilter Bato Bladvang
Naast downflow systemen winnen steeds meer ook de upflow systemen aan populariteit. Bij upflow worden de pompen altijd buiten het bad gemonteerd. Ook hier maken we gebruik van specifieke putten en voorfilter.
Het aangevoerde water komt hier niet vanuit de lavazone maar vanuit de zwemzone. We maken dus gebruik van extra toegevoegde skimmers en/of bodemdrains in de zwemzone. Ook hier moeten we rekening houden met de gravitaire debieten tussen zwemzone en pomp omdat de vijverpompen niet zelf-aanzuigend zijn.
We maken onderin de lavazone ook altijd een holle ruimte waarin we het water pompen. Daardoor draaien we de flow om en gaan het water geforceerd van onder naar boven (upflow) door de lavazone sturen. Dit laat ons ook toe om desgewenst de lavazone op een hoger niveau te plaatsen dan de zwemzone (=waterval of beekloop).
Doordat we het water geforceerd pompen naar de lavazone hebben we hier een (beperkte) drukopbouw wat ons toelaat om via een technische ruimte te gaan. Hier kunnen we extra filtering/ontsmetting of andere technieken gemakkelijk monteren (bv. hybride zwembadtechnieken).

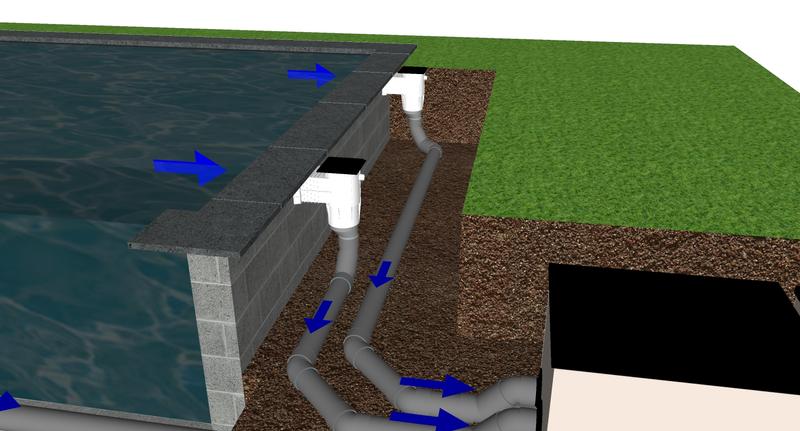

Concreet, voor de bouw van het bad moeten we steeds zorgen dat het water gecollecteerd wordt in de zwemzone. Dit kan best gebeuren met een combinatie van oppervlakteskimmers en bodemdrains. Let op: eze moeten reeds in de ruwbouwfase geïntegreerd in de constructie en allen verbonden met buizen van liefst 110mm naar een voorfilter.
De verschillen in de concepten van upflow zit hem vooral in de type voorfilter: bladvang, boogzeef,... en of we de mogelijkheid verkiezen om extra (hybride) technieken toe te voegen in een extra Bato technische kast.
Voordelen:
- Technieken zoveel als mogelijk uit de zwemzone getrokken (belangrijk voor wetgeving - AREI)
- Extra techniek kan gemakkelijk in een extra put of kast bijgebouwd
- Alle types van waterdichting EPDM-TPO-PVC mogelijk
- Lavazone zal zowel onderaan (slibvorming/verzanding als bovenaan (dichtslibben) minder invloed kennen
- bladvang voorfilter goedkoper dan andere typen voorfilter
Nadelen:
- Kostprijs - Duurder dan downflow
- Technische kasten iets moeilijker zelf te plaatsen
- Meer onderhoud van technische toestellen vereist
Bekijk dit concept in detail → Zwemvijverconcept upflow bladvang
______________________________________________________________________________________________________________

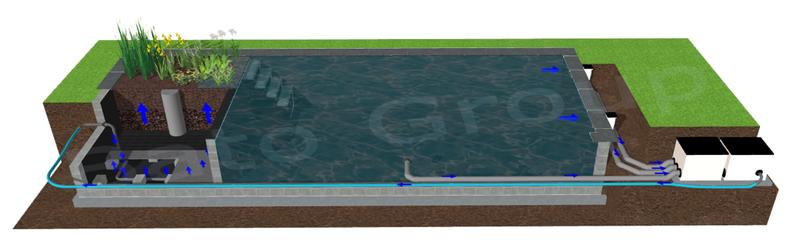

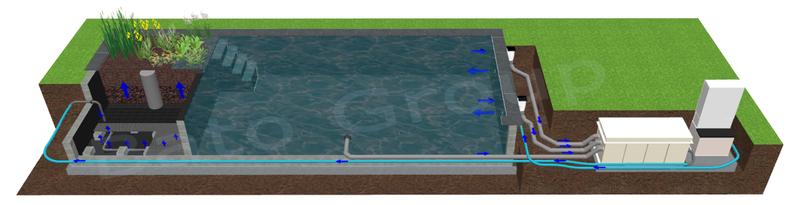

Zwemvijver Upflow - voorfilter Bato Bladvang - Hybride
Het upflow concept met bladvang voorfilter kan zeer gemakkelijk uitgebreid word met een technische Bato kast. In deze kast kan modulair gemakkelijk hybride waterbehandeling toegevoegd
worden door middel van doseringen en/of hydrolyse. Deze concepten worden minstens met 2 pompen uitgevoerd. Eén hybride circuit rechtsreeks op het bad en en één biologisch circuit.
Zeer belangrijk in dit geval is dat bij gebruik van zout en/of chloor enkel een PVC waterdichting mogelijk is, naast EPDM geeft ook TPO géén enkele garantie!
Voordelen:
- Technieken worden zoveel als mogelijk uit de zwemzone getrokken (belangrijk voor wetgeving - AREI).
- In de technische kast kunnen verschillende hybride technieken toegevoegd worden.
- Elektrische componenten worden boven waterniveau gemonteerd.
- Lavazone zal zowel onderaan (slibvorming/verzanding) als bovenaan (dichtslibben) minder invloed kennen.
- Door toevoeging van hybride technieken kan de lavazone iets kleiner uitgewerkt (wel steeds laten calculeren!).
- Bladvang is goedkoper dan andere voorfilters.
Nadelen:
- Duurder dan downflow.
- Geen EPDM of TPO waterdichting mogelijk.
- Meer onderhoud van technische toestellen vereist.
- Moeilijk zelf te plaatsen zonder opleiding.
- De technische kast zit gedeeltelijk bovengronds en zal estetisch in de tuin "verborgen" opgesteld moeten worden.
Bekijk dit concept in detail → Zwemvijverconcept upflow bladvang hybride
______________________________________________________________________________________________________________

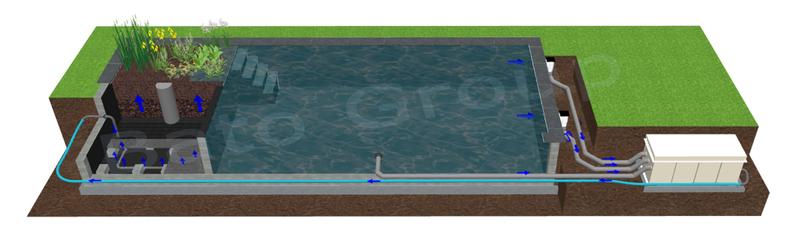

Zwemvijver Upflow - voorfilter Pond Sieve Chamber
Bij upflow worden de pompen altijd buiten het bad gemonteerd. Ook hier maken we gebruik van specifieke putten en voorfilter.
Het aangevoerde water komt hier niet vanuit de lavazone maar vanuit de zwemzone.
We maken dus gebruik van extra toegevoegde skimmers en/of bodemdrains in de zwemzone. Ook hier moeten we rekening houden met de gravitaire debieten tussen zwemzone en pomp omdat de vijverpompen niet zelf-aanzuigend zijn.
We maken onderin de lavazone ook altijd een holle ruimte waarin we het water pompen. Daardoor draaien we de flow om en gaan het water geforceerd van onder naar boven (upflow) door de lavazone sturen. Dit laat ons ook toe om desgewenst de lavazone op een hoger niveau te plaatsen dan de zwemzone (=waterval of beekloop). Doordat we het water geforceerd pompen naar de lavazone hebben we hier een (beperkte) drukopbouw wat ons toelaat om via een technische ruimte te gaan. Hier kunnen we extra filtering/ontsmetting of andere technieken gemakkelijk monteren (bv hybride zwembadtechnieken).
Concreet, voor de bouw van het bad moeten we steeds zorgen dat het water gecollecteerd wordt in de zwemzone. Dit kan best gebeuren met een combinatie van oppervlakteskimmers en bodemdrains. Let op! Deze moeten reeds in de ruwbouwfase geïntegreerd in de constructie en allen verbonden met buizen van liefst 110mm naar een voorfilter.
De verschillen in de concepten van upflow zit hem vooral in de type voorfilter: bladvang, boogzeef,... en of we de mogelijkheid verkiezen om extra (hybride) technieken toe te voegen in een extra Bato technische kast
Voordelen:
- Technieken worden zoveel als mogelijk uit de zwemzone getrokken (belangrijk voor wetgeving - AREI).
- Extra techniek kan gemakkelijk in een extra put of kast bijgebouwd worden.
- Alle types van waterdichting zijn mogelijk: EPDM-TPO-PVC.
- Lavazone zal zowel onderaan (slibvorming/verzanding) als bovenaan (dichtslibben) minder invloed kennen.
- Boogzeef voorfilter zal fijner vuil uitfilteren dan bladvang.
Nadelen:
- Duurder dan downflow.
- Technische kasten iets moeilijker zelf te plaatsen.
- Meer onderhoud van boogzeef vereist (fijn vuil → snellere verstopping), waardoor grotere kans op droogdraaien vijverpompen.
Bekijk dit concept in detail → Zwemvijverconcept upflow pond sieve chamber
______________________________________________________________________________________________________________
Zwemvijver Upflow - voorfilter Pond Sieve Chamber - Hybride
Het upflow concept met boogzeef kan zeer gemakkelijk uitgebreid word met een technische Bato kast. In deze kast kan modulair ook gemakkelijk hybride waterbehandeling toegevoegd
worden door middel van doseringen en/of hydrolyse.
Deze concepten worden minstens met 2 pompen uitgevoerd. Eén hybride circuit rechtsreeks op het bad en één biologisch circuit.
Zeer belangrijk in dit geval is dat bij gebruik van zout en/of chloor enkel een PVC waterdichting mogelijk is, naast EPDM geeft ook TPO géén enkele garantie!
Voordelen:
- Technieken worden zoveel mogelijk uit de zwemzone getrokken (belangrijk voor wetgeving - AREI).
- In de technische kast kunnen verschillende hybride technieken toegevoegd worden.
- Elektrische componenten worden boven waterniveau gemonteerd.
- Lavazone zal zowel onderaan (slibvorming/verzanding) als bovenaan (dichtslibben) minder invloed kennen.
- Door toevoeging hybride technieken kan de lavazone iets kleiner uitgewerkt worden (wel steeds laten calculeren).
- Boogzeef heeft een fijnere zeef waardoor kleinere partikels worden gefilterd.
Nadelen:
- Duurder dan downflow.
- Geen EPDM of TPO waterdichting mogelijk.
- Meer onderhoud van technische toestellen vereist, ook de boogzeef vraagt extra aandacht.
- Moeilijk zelf te plaatsen zonder opleiding.
- De technische kast zit gedeeltelijk bovengronds en zal estetisch in de tuin "verborgen" opgesteld moeten worden.
